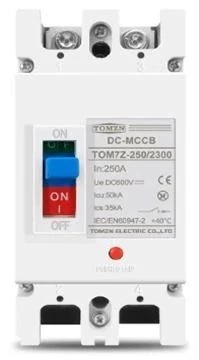

Автоматический выключатель TOMZN DC 250A 600V TOM7Z-B250/23-DO

•

  Количество полюсов: 2P (2 полюса)



•

  Номинальное напряжение: 600V (постоянный ток — DC)



•

  Номинальный ток: 250A



•

  Тип кривой срабатывания:




  • Обычно используется тип B или тип C для MCCB устройств:


    • Тип B — срабатывает при перегрузке в диапазоне 3-5 номинальных токов, что обеспечивает защиту для бытовых и коммерческих нагрузок.


    • Тип C — срабатывает при перегрузке в диапазоне 5-10 номинальных токов, что подходит для более мощных и промышленных нагрузок.










•

  Защита от:




  • Перегрузка: Выключатель автоматически отключает цепь при перегрузке, чтобы предотвратить перегрев проводки и оборудования.


  • Краткое замыкание: Быстрое срабатывание при коротком замыкании для предотвращения серьезных повреждений электрических цепей и снижения риска пожара.






•

  Температурный диапазон эксплуатации: Обычно от -5°C до +40°C, но точный диапазон может изменяться в зависимости от конкретной модели и условий эксплуатации.



•

  Класс защиты: Обычно IP20 (защита от большого контакта с находящимися под напряжением частями и от больших предметов размером более 12 мм). В некоторых моделях возможен IP40 или выше для лучшей защиты от пыли и воды.



•

  Максимальный ток короткого замыкания: Максимальный ток короткого замыкания для MCCB выключателей такого типа может быть до 35-50 кА, что обеспечивает быстрое отключение цепи при коротком замыкании и защищает систему от серьезных повреждений.



•

  Область применения:




  • Солнечные энергетические станции: Используются для защиты цепей постоянного тока в солнечных фотоэлектрических системах, где напряжение может достигать 600V, а ток — до 250A.


  • Аккумуляторные системы: Для защиты аккумуляторов с высокой мощностью и напряжением.


  • Промышленные сети с постоянным током: Подходят для использования в промышленных сетях и установках, работающих на постоянном токе с высокими значениями тока.


  • Энергетические щиты и высоковольтные распределительные системы: Для защиты энергетических цепей в высоковольтных сетях.






•

  Конструкция:




  • Корпус изготовлен из термостойких и огнеупорных материалов для обеспечения высокой надежности при высоких токах и напряжениях.


  • Компактный дизайн обеспечивает легкость монтажа в распределительные щиты и другие энергетические системы.






•

  Индикация состояния: Некоторые модели могут быть оснащены индикацией для отображения срабатывания выключателя, что помогает при диагностике и выявлении причин отключения.






Технические параметры:

• Номинальное напряжение: 600V DC


• Номинальный ток: 250A


• Тип кривой срабатывания: B (может быть также C в зависимости от конкретной модели)


• Максимальный ток короткого замыкания: обычно до 35-50 кА.


• Время срабатывания: Зависит от конкретного типа кривой срабатывания (B или C).





Дополнительные особенности:

• Высокая надежность: Выключатели TOMZN 2P DC MCCB 600V 250A обеспечивают надежную защиту даже при больших токах и напряжениях.


• Защита от перегрузок и коротких замыканий: Позволяет обеспечить безопасность и защиту электрических цепей в сложных энергетических системах.


• Идеально подходит для использования в солнечных энергетических системах, а также для промышленных и высоковольтных цепей.





Применение:

• Солнечные энергетические станции: Выключатели TOMZN 2P DC MCCB 600V 250A используются для защиты цепей в солнечных фотоэлектрических системах, где напряжение может достигать 600V, а ток — до 250A.


• Промышленные энергетические сети: Для защиты цепей постоянного тока в промышленных сетях, работающих на высоких значениях тока и напряжения.


• Аккумуляторы: используются для защиты аккумуляторных систем хранения энергии, где применяются высокие токи и напряжения.





Этот автоматический выключатель является критически важным для обеспечения безопасности в энергетических системах с постоянным током, таких как солнечные энергетические станции и другие высоковольтные сети, где необходима защита от коротких замыканий и перегрузок.
