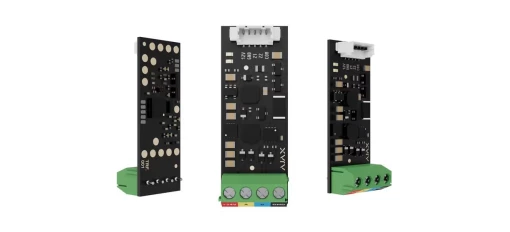

Модуль для интеграции одного стороннего устройства Transmitter Fibra Ajax

Особенности:

• Двусторонняя связь.
• Передовая защита от саботажа.
• Блочное шифрование с плавающим ключом.
• Мгновенные уведомления.
• Дистанционная настройка в приложениях Ajax.
• Проводное соединение
• 4-жильный кабель

Подключение:

• К любой точке линии Fibra

Transmitter Fibra можно установить после хаба, датчика, клавиатуры и сирены.

Длина линии Fibra:

• до 2000 метров

Максимальная длина линии актуальна при использовании витой пары U/UTP cat.5.

Зашифрованная связь:

• Все данные, которые хранятся и передаются, защищены блочным шифрованием с плавающим ключом.

Подключение проводных устройств:

• Поддерживаемые конфигурации:
  • ролеты
  • тампер
  • проводное устройство с 15 типами событий
• Контакты разъема:
  • 12V — выход питания для проводного устройства
  • GND — заземление
  • Z1–Z2 — входы для подключения проводного устройства
  • COM — общий вход для подключения сигнальных контактов проводного устройства

Transmitter Fibra имеет 2 входа (Z1 и Z2) для подключения проводного устройства по схеме AATT (Alarm Alarm Tamper Tamper).

Тип подключения:

• NO, NC, EOL, 2EOL, 3EOL

С общим сопротивлением резисторов EOL от 1 кΩ до 40 кΩ с шагом 100 Ω.

Длина кабеля:

• до 3 м
• При использовании медного сигнального кабеля с площадью поперечного сечения жилы 0,22 мм².

Режимы работы:

• Импульсный, бистабильный

Типы событий:

• 15 типов событий проводных устройств:
  • Тревога корпуса
  • Вторжение
  • Пожар
  • Неотложная помощь
  • Тревожная кнопка
  • Газ
  • Неисправность
  • Затопление
  • Разбитие стекла
  • Превышение пороговой температуры
  • Низкая температура
  • Маскировка
  • Код принуждения (открытие)
  • Вибрация
  • Информационное

Настраивается PRO или пользователь с правами администратора в приложении Ajax.

Рекомендации:

• Transmitter Fibra нужно устанавливать внутри корпуса проводного устройства. Для модуля требуется пространство размером не менее 40 × 15 × 12.2 мм.

Защита от саботажа:

• Защита от подмены
• Аутентификация устройства

Мгновенное обнаружение повреждения линии подключения:

• Для подключений EOL, 2EOL или 3EOL.

Обнаружение потери связи:

• через 36 с между хабом и Transmitter Fibra. Можно изменить в настройках хаба.

Питание:

• От линии Fibra: 7–30 В⎓, до 200 мА

Модуль питается от хаба.

Выход к подключенному проводному устройству:

• 10,5–15 В⎓, до 50 мА (общий максимальный потребляемый ток)

Одна линия питания от Transmitter Fibra.

Плата:

• Размеры: 40 × 15 × 12.2 мм
• Вес: 6 г
• Диапазон рабочих температур: от −25 °C до +50 °C
• Допустимая влажность: до 75%
• Защита от поражения электрическим током: Класс II

Комплектация:

• Transmitter Fibra
• Выносная клемма
• Краткая инструкция
