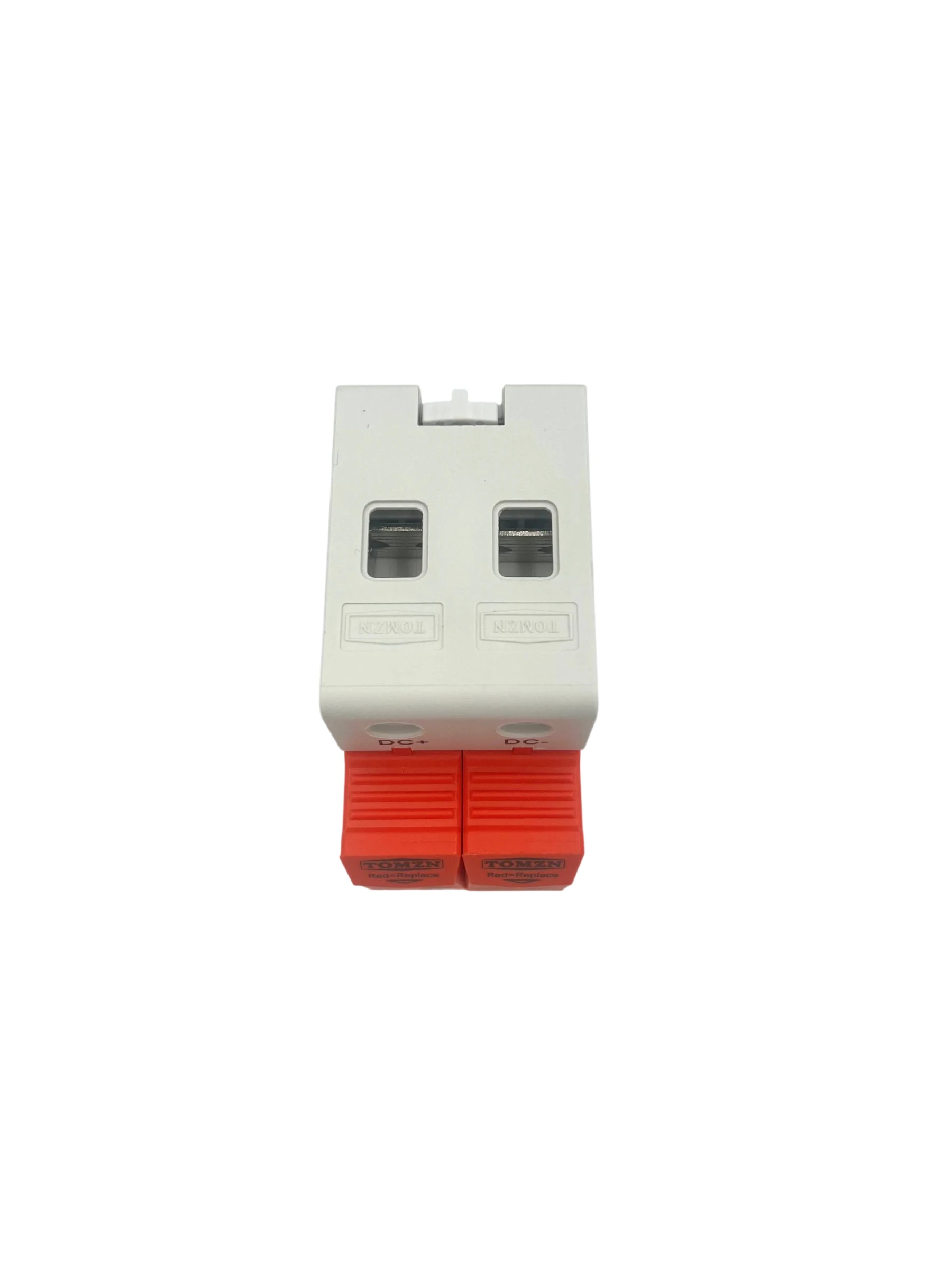

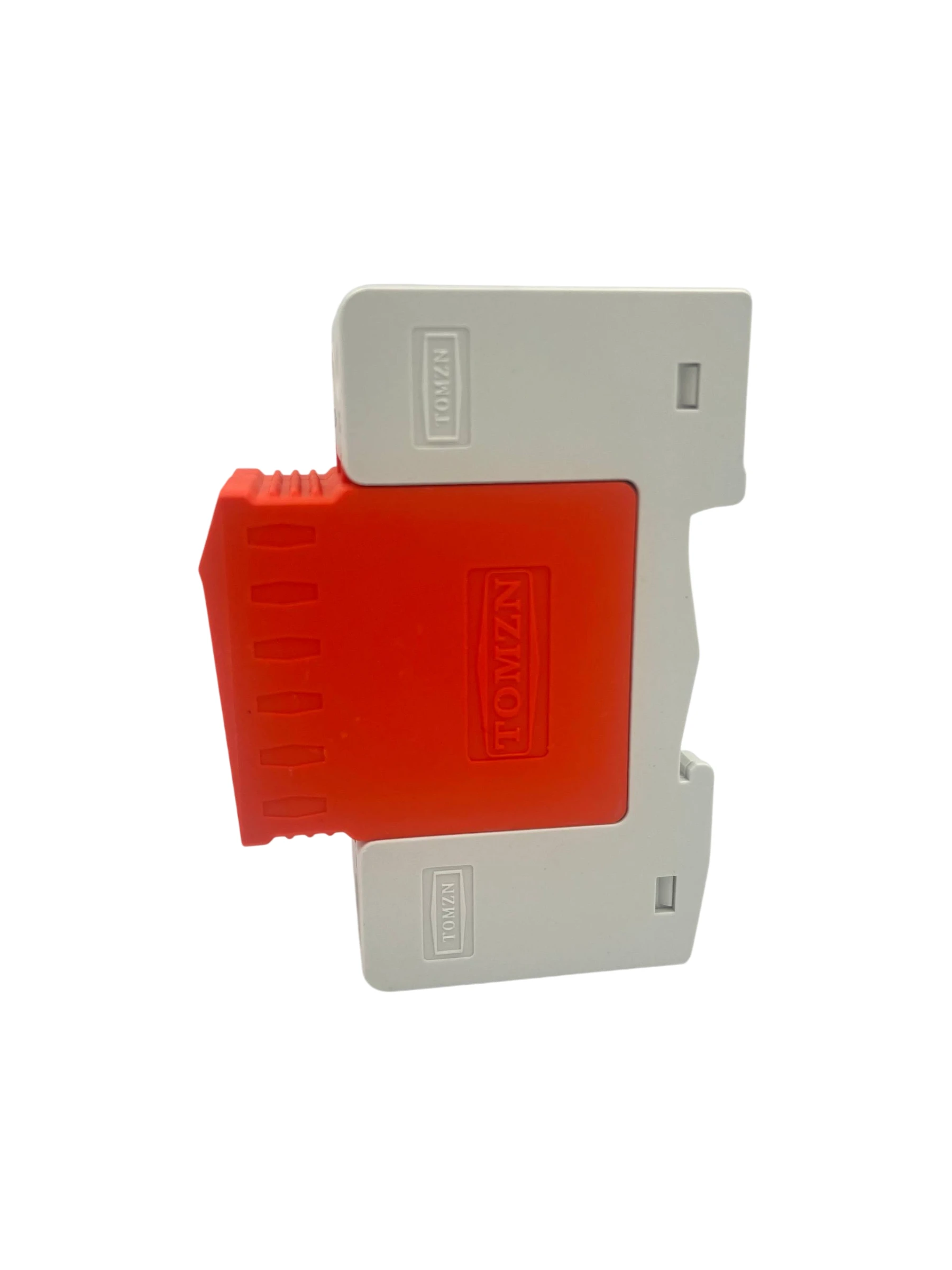

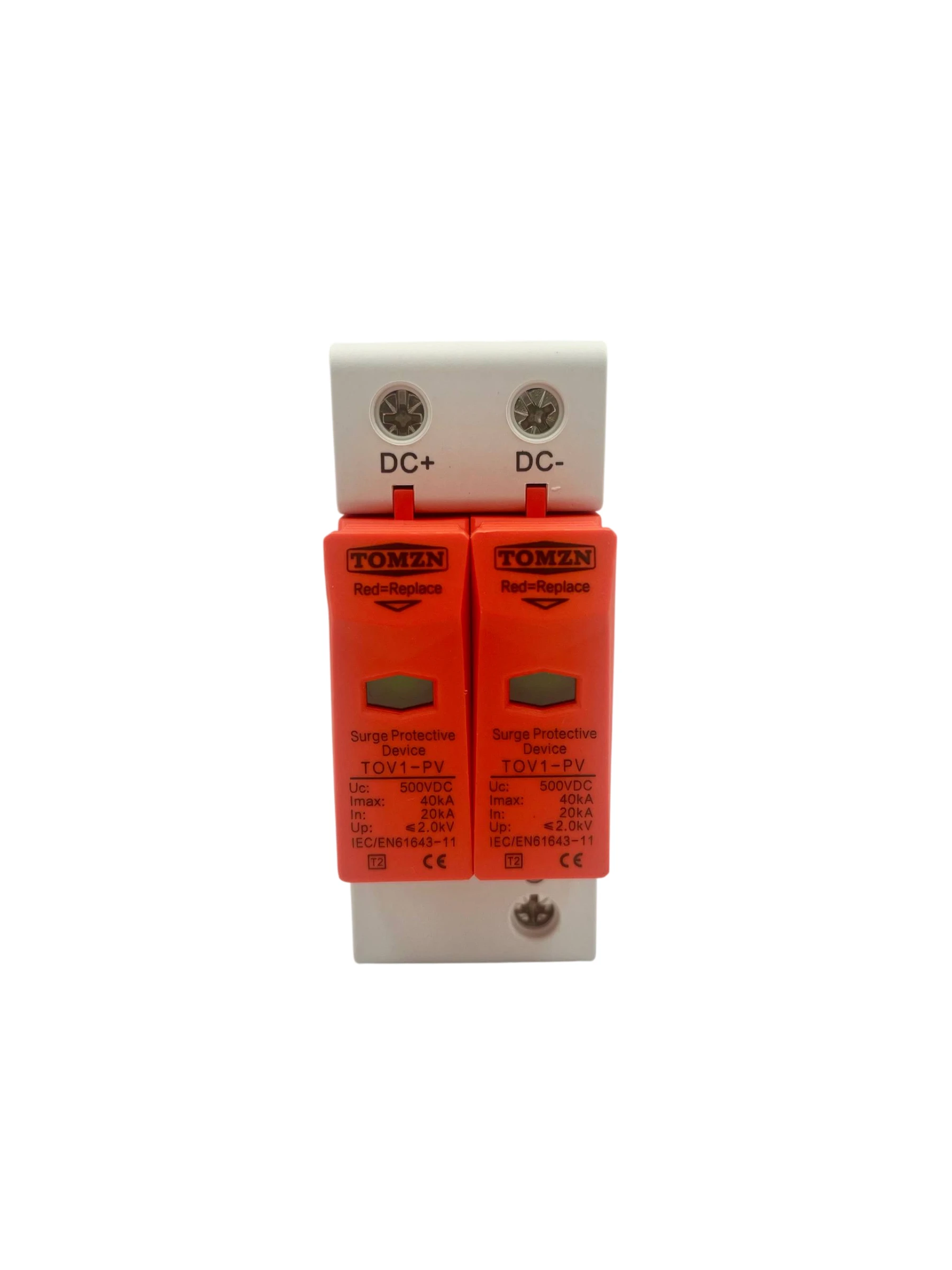

Устройство защиты от перенапряжений TOMZN 2P DC SPD 500V

• Кількість полюсів: 2 полюси для постійного струму (2P)
• Номінальна напруга: 500/800/1000V DC
• Номінальний струм: 40A (це стандартний номінальний струм для подібних пристроїв, хоча інколи може варіюватися між 20A і 40A залежно від моделі)
• Тип пристрою: Тип 2 за стандартом IEC 61643-11 (для захисту в побутових і промислових системах від тимчасових перенапруг)

Електричні параметри:

• Максимальний струм перенапруги (Imax): 40kA
  • Пристрій може витримувати перенапруги з максимальним струмом до 40kA на полюс, що робить його підходящим для захисту великих енергетичних систем.
• Енергетична витривалість: 1000 Дж на полюс
  • Це означає, що пристрій здатен поглинати до 1000 Дж енергії, не втрачаючи працездатності при спалахах перенапруги.
• Напруга відключення (Up): ≤ 1.5kV
  • Це максимальна напруга, при якій пристрій активується для обмеження перенапруги. Напруга відключення зазвичай повинна бути мінімальною для забезпечення надійного захисту.

Час реакції:

• Час спрацьовування: <1 мс
  • Пристрій спрацьовує за менше ніж 1 мілісекунду після того, як напруга перевищує порогове значення, що дозволяє зменшити потенційні пошкодження електронних компонентів.

Температурні характеристики:

• Робоча температура: -40°C до +85°C
  • Пристрій здатен працювати в широкому діапазоні температур, що робить його придатним для використання в різних кліматичних умовах.
• Температура зберігання: -40°C до +85°C
  • Температура зберігання не повинна перевищувати ці межі для забезпечення довговічності пристрою.

Механічні характеристики:

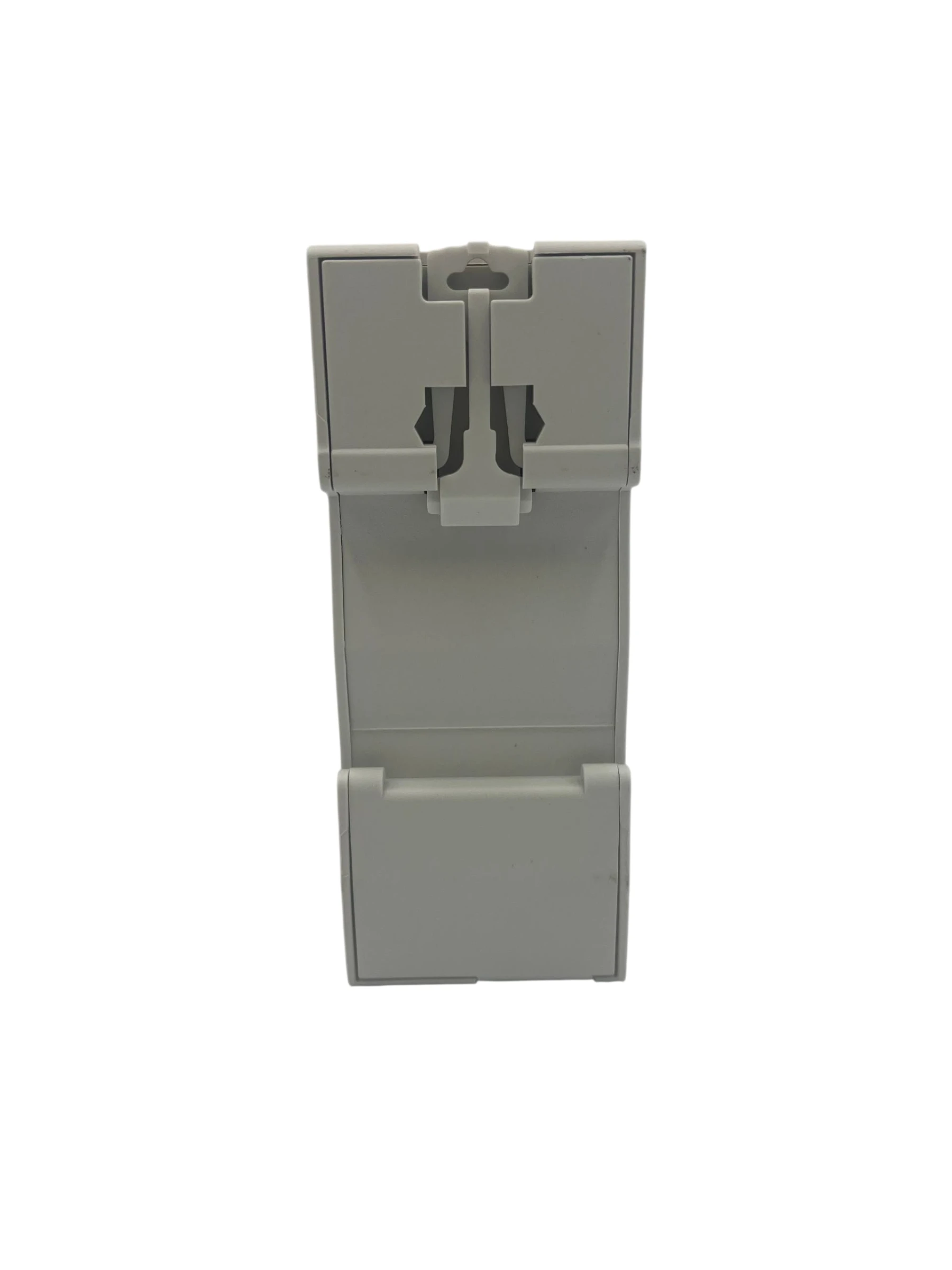

• Монтаж: на рейку DIN (типовий монтаж для промислових і побутових щитів).
• Індикатор стану: Є індикатор, який сигналізує про необхідність заміни пристрою після спрацьовування.

Захист:

• Клас захисту: IP20 (захищає від проникнення великих об'єктів, більших за 12 мм, але не захищає від води).
• Матеріал корпусу: Зазвичай пластиковий або термостійкий матеріал для забезпечення безпечної роботи при високих температурах.

Застосування:

1. Сонячні енергетичні системи (для захисту від перенапруги, викликаної грозами або іншими джерелами).
2. Акумуляторні системи (для захисту від перенапруги в системах зберігання енергії).
3. Промислові електричні мережі (для захисту важливих компонентів від імпульсних перенапруг).
4. Електричні щити в комунальних і промислових мережах на постійному струмі.

Важливі особливості:

• Надійний захист від грозових імпульсів і інших короткочасних перенапруг.
• Забезпечує високу пропускну здатність та швидкість спрацьовування для захисту чутливої електроніки.

Технічні параметри:

• Номінальна напруга: 1000V DC
• Максимальний струм перенапруги (Imax): 40kA
• Номінальний струм: 20A – 40A
• Енергетична витривалість: 1000 Дж
• Напруга відключення (Up): ≤ 1.5kV
• Час реакції: < 1 мс
• Температурний діапазон: -40°C до +85°C
• Клас захисту: IP20
• Монтаж: Рейка DIN
